電子輔料定義：電子裝配工藝所用的輔助材料

范圍：助焊劑、焊錫條、焊錫絲、焊錫膏、膠粘劑、清洗劑等
作用：這些材料的質量好壞與否對電子產(chǎn)品的質量與可靠性有著極其重要的影響

助焊劑是什么？
在PCBA焊接工藝中能幫助和促進焊接過程，同時具有保護作用、阻止氧化反應的化學物質，在焊錫過程中，它是一種不可缺少的輔助材料，其作用極為重要，因此，必須仔細分析產(chǎn)品的技術指標，才能正確選用助焊劑產(chǎn)品，同時也才能盡快準確地分析焊接失效問題，找到解決焊接不良的辦法，以便工藝生產(chǎn)連續(xù)順利地進行。

助焊劑的基本要求
· 具有一定的助焊能力或化學活性（保證去除氧化層的能力）
· 具有良好的熱穩(wěn)定性(保證在較高的焊錫溫度下不分解或失效)
· 具有良好的潤濕性，對焊料的擴展具有促進作用（保證較好的焊接效果）
· 留存于基板的焊劑殘渣少，對焊后材質無腐蝕性，不影響材質的電性能，具有良好的電氣絕緣性能
· 具備良好的清洗性

電子焊接使用的助焊劑主要性能指標有？
外觀、物理穩(wěn)定性、密度、粘度、固體含量( 不揮發(fā)物含量)、可焊性( 以擴展率或潤濕力表示)、鹵素含量、水萃取液電阻率、銅鏡腐蝕性、銅板腐蝕性、表面絕緣電阻、酸值等。下面對我們實驗室開展的相關檢測項目簡要地進行解析, 以方便理解其含義。

電子焊接用助焊劑的主要性能指標
外觀檢測
助焊劑外觀首先無異物，均勻一致，液體焊劑需透明，任何異物或分層的存在均會造成焊接缺陷。
物理穩(wěn)定性檢測
通常要求在一定的溫度環(huán)境(一般5~45℃)下，產(chǎn)品能穩(wěn)定存在，否則在炎熱的夏天或嚴寒天氣就不能正常使用。
黏度檢測
黏度是焊接時流動性和涂覆性的重要工藝選擇與控制參數(shù)，必須要有粘度的參考的數(shù)據(jù)，合適的助焊劑粘度，我們可以提高焊接效率，改善焊接質量，為實現(xiàn)優(yōu)質焊接提供有力支持，所以合理應用助焊劑，才能確保焊接工藝的穩(wěn)定性和可靠性。
固體含量檢測
表示的是焊劑中的非溶劑部分，實際上它與不揮發(fā)物含量意義不同，數(shù)值也有差異，后者是從測試的角度講的，它與焊接后殘留量有一定的對應關系，但并非唯一。

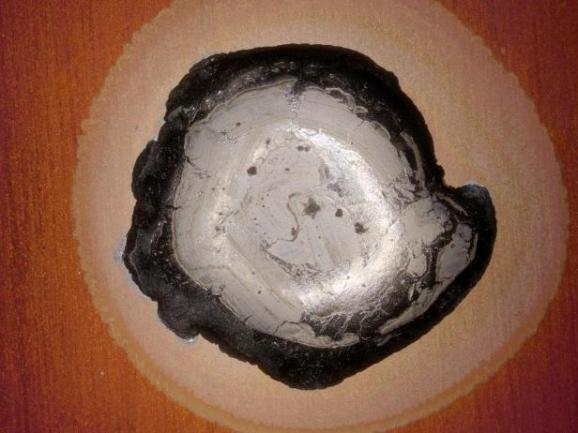

可焊性檢測
指標也非常關鍵，它表示的是助焊效果，如果以擴展率來表示，孤立地講它是越大越好，但腐蝕性也會越來越大，因此為了保證焊后良好的可靠性，擴展率一般在80%~92%之間。

鹵素含量檢測
將含鹵素(F、CI、Br、I-)離子的活性劑加入助焊劑可以顯著提高其可焊性，改善焊接效果，但如果含量過多則會帶來一系列的腐蝕問題。例如，焊接后鹵素殘留多時會造成焊點發(fā)黑，并循環(huán)腐蝕焊點產(chǎn)生白色粉末，因此其含量也是一個非常重要的技術指標，它是以氯離子的當量來表示離子性的氟、氯、溴、碘的總和，由于檢測標準不同可能有不同的表示含義。比如，現(xiàn)行的IPC標準以焊劑中的固體部分作為分母，由于固體部分(即不揮發(fā)物含量)通常只占液體焊劑的10%以下，因此它的表示值看起來通常較大，而GB或舊的JIS(日本工業(yè)標準)標準則以整個焊劑的質量作為分母，其值就相對較小。

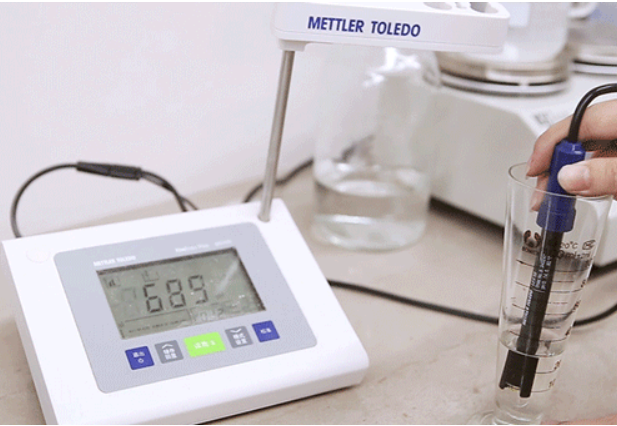

水萃取液電阻率檢測
該指標反映的是焊劑中的導電離子的含量水平，阻值越小離子含量越多，焊后對電性能的影響越大。目前按照樹脂型焊劑的標準要求，低固態(tài)或有機酸型焊劑大多達不到A類產(chǎn)品(JIS Z 3283-2006)和GB/T 9491-2021規(guī)定的L0，M0，H0類型產(chǎn)品的要求。隨著助焊劑向低固態(tài)免清洗方向發(fā)展，最新的IPC J-STD-004C標準已經(jīng)放棄該指標，但在表面絕緣電阻一項指標里加嚴了要求。

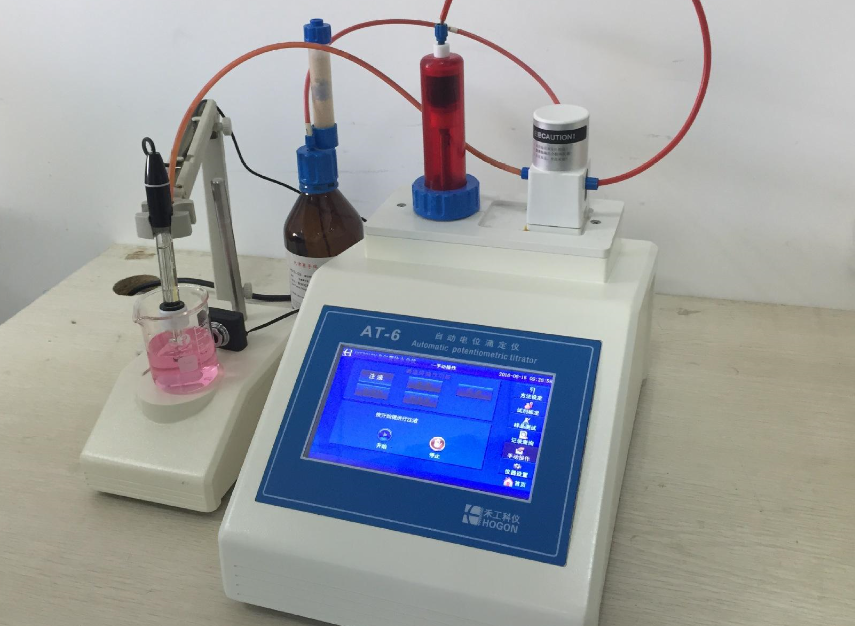

酸值檢測
助焊劑的酸值是指在焊接過程中所使用的助焊劑的酸堿性質。通常情況下，助焊劑會被分為酸性、中性和堿性三種類型。助焊劑的酸性值對焊接過程和焊接質量具有重要影響。在同樣的焊接條件下，不同酸值的助焊劑所產(chǎn)生的焊接效果是不同的。一般來說，酸性助焊劑的焊接效果較好，但是對金屬的腐蝕性也較大，需要及時清洗，以免對焊接質量產(chǎn)生影響。
中性助焊劑則既能保證焊接效果，又能減少對金屬的腐蝕，是焊接中使用最廣泛的一種助焊劑。而堿性助焊劑由于酸度較低，腐蝕性也較小，但是焊接效果可能略遜于酸性和中性助焊劑。因此，在選擇助焊劑時，需要根據(jù)具體的焊接工藝和所需的焊接效果來選擇適合的助焊劑類型和酸值。同時，在焊接過程中，需要嚴格控制助焊劑的使用量和清洗周期，以保證焊接質量的穩(wěn)定和可靠。

腐蝕性檢測
助焊劑由于其可焊性的要求，必然會給PCB或焊點帶來一定的腐蝕性。為了衡量腐蝕性的大小，各種標準均規(guī)定了腐蝕性的測量方法，其中銅鏡腐蝕是測試使用時當時的腐蝕性大小，銅板腐蝕測試反映的是焊后殘留物的腐蝕性大小，指示的是可靠性指標，各有側重。對有高質量和可靠性要求的電子產(chǎn)品，必須進行該項測試，并且其環(huán)境試驗時間需10天(一般7~10天)。

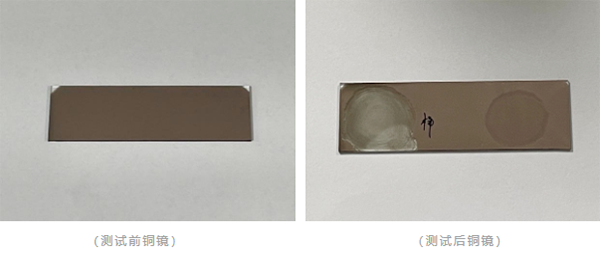

銅鏡腐蝕檢測：

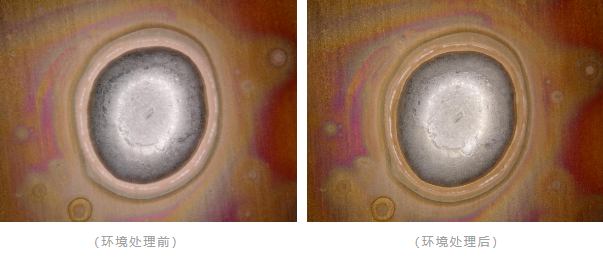

銅板腐蝕檢測：

電氣性能檢測
氣性能最重要的指標是表面絕緣電阻(SIR)和電遷移(ECM)，各標準對助焊劑的焊前、焊后的SIR和ECM均有嚴格的要求，因為對用其組裝的電子產(chǎn)品的電性能影響極大，嚴重的可造成信號紊亂，不能正常工作。

按GB或JIS標準的要求SIR最低不能小于1010Ω，而IPC J-STD-004C則要求SIR最低不能小于108Ω，由于試驗方法不同，這兩個要求的數(shù)值間沒有可比性，對于某些產(chǎn)品而言，其要求會更高。

IPC、GB、及JIS標準主要的檢測項目比較
