隨著全球LTE技術全面發展，LTE無線網卡嶄露頭角，并憑借更加優秀的通信速度與質量逐漸取代3G無線網卡的地位。但是也存在著大量LTE無線網卡充斥著市場，產品質量良莠不齊的現象。CCC認證是中國政府為保護消費者人身安全和國家安全、加強產品質量管理、依照法律法規實施的一種產品合格評定制度，其規定LTE無線網卡必須通過CCC認證才能進入市場。LTE無線網卡的CCC認證包括安全測試與電磁兼容測試兩部分，以下對電磁兼容的要求作出簡要的說明。

LTE無線網卡的電磁兼容測試依據的標準為YD/T 2583.14-2013《蜂窩式移動通信設備電磁兼容性要求和測量方法第14部分：LTE用戶設備及其輔助設備》，該標準中規定LTE無線網卡不僅需要進行電磁騷擾測試，還需要進行抗擾度測試。其中，電磁騷擾測試包括輻射雜散騷擾測試和輻射連續騷擾測試，抗擾度測試包括靜電放電抗擾度測試及輻射騷擾抗擾度測試。

輻射連續騷擾測試

輻射連續騷擾測試建議在半電波暗室中進行，半電波暗室的場地性能指標必須符合GB/T 6113.104中的要求。當測試頻率為1GHz以下時，測試時所使用的準峰值測量接收機應符合GB/T 6113.101-2008第四章的要求。峰值測量接收機應符合GB/T 6113.101-2008第五章的要求，并具有GB/T 6113.101-2008第四章所要求的6dB帶寬。測試天線應符合GB/ T6113.104中的要求，當測試頻率為1GHz以上時，測量接收機應符合CIPSR16-1-1中的要求。輻射連續騷擾限值見表1、表2。

在測試前，受試設備需與其輔助設備相連接，如筆記本電腦。將受試設備與輔助設備放置在半電波暗室轉臺中心的非導電材料測試臺上，測試臺高度應為 80cm。受試設備應于LTE模擬基站建立數據通信連接。測試時，在每一個測試頻率，應在半電波暗室接地平板上方1m至4m的范圍內調整天線的高度，應在 0°至360°之間旋轉轉臺，以尋找該頻率最大的場強讀數。在測量過程中，為了尋找最大的場強讀數，應將天線依次改變?yōu)樗交虼怪睒O化方式對受試設備分別進行測試。在30MHz至1GHz頻率范圍內，用帶有準峰值檢波器的測量接收機進行測量。為了節省測試時間，提高測試效率，可以用峰值測量代替準峰值測量。有爭議時，以準峰值測量接收機的測量結果為準。測試天線與受試設備之間的距離應為10m。在1GHz至6GHz頻率范圍內，應使用峰值檢波器與平均值檢波器同時對受試設備進行測量。測試天線與受試設備之間的距離應為3m。

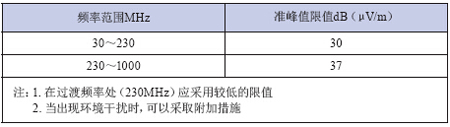

表1輻射連續騷擾限值(30MHz～1GHz，10米測量距離)

表2輻射連續騷擾限值(1GHz～6GHz，3米測量距離)

靜電放電抗擾度測試

靜電放電抗擾度測試建議在實驗室中進行。靜電放電發生器必須滿足GB/T 17626.2的要求，并且應按照GB/T 17626.2的要求對靜電放電發生器的特性進行校驗。實驗室的地面應設置接地參考平面，它應是一種最小厚度為0.25mm的銅或鋁的金屬薄板，其他金屬材料雖可使用但它們至少有0.65mm的厚度。接地參考平面的最小尺寸為1m2，實際的尺寸取決于受試設備的尺寸，而且每邊至少應伸出受試設備或耦合板之外0.5m，并將它與保護接地系統相連接。在接地參考平面上放置一張高度為0.8m的木桌。放在桌面上的水平耦合板(HCP)面積為1.6m×0.8m，并用一張厚為0.5mm的絕緣襯墊將受試設備和輔助設備與耦合板隔離，水平耦合板至少比受試設備的每一邊大出0.1m，受試設備與實驗室墻壁和其他金屬性結構之間的最小距離為1m。在絕緣襯墊上放置垂直耦合板(VCP)，將水平耦合板與垂直耦合板通過兩端都接有470kΩ的電纜連接到參考平面上。靜電放電抗擾度試驗等級見表3。

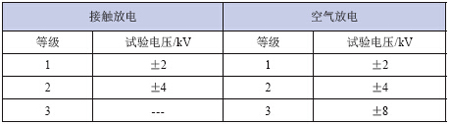

表3 靜電放電抗擾度試驗等級

在測試前，受試設備需與其輔助設備相連接，如筆記本電腦，將受試設備與輔助設備放置在木桌的絕緣襯墊上。受試設備需在業務模式和空閑模式應分別進行測試。在測試時，對于直接放電，靜電放電發生器應保持與實施放電的表面垂直，以改善試驗結果的可重復性。除非在通用標準、產品標準或產品類標準中有其他規定，靜電放電只施加在正常使用時人員可接觸到的受試設備上的點和面。對于表面涂漆的情況，如設備制造廠家未說明涂膜為絕緣層，則發生器的電極頭應穿入漆膜，以便與導電層接觸。如廠家指明涂漆是絕緣層，則應只進行空氣放電。這類表面不應進行接觸放電試驗。間接放電分為對水平耦合板放電和對垂直耦合板放電。

對水平耦合板放電應在水平方向?qū)ζ溥吘壥┘印Ｔ诰嗍茉囋O(shè)備中心點前面的0.1m處水平耦合板邊緣，至少施加十次的單次放電(以最敏感的極性)。放電時，放電電極的長軸應處在水平耦合板的平面，并與其前面的邊緣垂直，放電電極應接觸水平耦合板的邊緣。對垂直耦合板放電時，應對其一個垂直邊的中心至少施加十次的單次放電(以最敏感的極性)，應將尺寸為0.5m×0.5m的垂直耦合板平行于受試設備放置且與其保持0.1m的距離。放電應施加在耦合板上，通過調整耦合板的位置，使受試設備四面不同的位置都收到放電試驗。

當受試設備符合性能判據時，則認為該受試設備通過靜電放電抗擾度測試。性能判據如下：

在試驗之前應建立好通信鏈路。在試驗后，用戶設備在通信過程中不能出現用戶可以察覺的通信質量的降低。如果整個試驗由一系列小的試驗組成，試驗結束后，受試設備應沒有用戶控制功能喪失和存儲數據的丟失，并且通信連接能夠保持。除了在業務模式下確認上述性能，還應進行空閑模式下的試驗，試驗過程中發信機不應出現誤操作。

輻射騷擾抗擾度測試

輻射騷擾抗擾度測試建議在電波暗室中進行，電波暗室應按照GB/T 17626.3的要求進行校準，且必須滿足GB/T 17626.3中場均勻性的規定。輻射騷擾抗擾度試驗等級見表4。

表4 輻射騷擾抗擾度試驗等級

在測試前，受試設備需與其輔助設備相連接，如筆記本電腦。將受試設備與輔助設備放置在高度為0.8m的非導電材料測試臺上，受試設備在業務模式 和空閑模式應分別進行測試。在測試時，頻率范圍為80MHz至2,700MHz，使用校準過程中所確定的功率電平，并用1kHz的正弦波對信號進行80%的幅度調制，測試等級應為3V/m。80MHz至1,000MHz頻段內頻率掃描步長不大于前一頻率的1%，1,000MHz至2,700MHz頻段內頻率掃描步長不大于前一頻率的0.5%。發射天線需在垂直極化狀態和水平極化狀態分別進行試驗。

當受試設備符合性能判據時，則認為該受試設備通過輻射騷擾抗擾度測試。性能判據如下：在測試之前應建立好通信鏈路，在試驗過程中應保持通信連接。在數據傳輸模式，吞吐量應達到參考測試信道最大吞吐量的95%。試驗后，受試設備應能夠正常工作，沒有用戶控制功能的喪失和存儲數據的丟失，且保持通信連接。除了在業務模式下確認上述性能，還應進行空閑模式下的試驗，試驗過程中發信機不應出現誤操作。

輻射雜散騷擾測試

輻射雜散騷擾測試應在全電波暗室中進行，全電波暗室的場地性能指標必須符合GB/T 6113.104中的要求。測試時所使用的測量接收機應具有有效值檢波方式。輻射雜散騷擾限值見表5。

在測試前，受試設備LTE無線網卡(下文中簡稱受試設備)需與其輔助設備相連接，如筆記本電腦。將受試設備與輔助設備放置在非導電材料測試臺上，受試設備與接收天線的距離不小于3m，受試設備需在業務模式和空閑模式應分別進行測試。在測試時，先將接收天線高度調整為受試設備物理中心高度，然后在每一個測試頻率，轉臺0°至360°之間進行旋轉，以尋找該頻率最大的有效功率值。為了尋找最大的有效功率值，應將天線依次改變?yōu)樗交虼怪睒O化方式對受試設備分別進行測試，應使用有效值檢波器對受試設備進行測試。

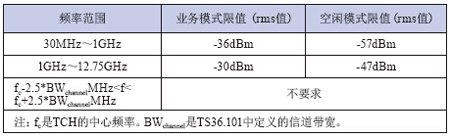

表5 輻射雜散騷擾限值
