夏比沖擊試驗(yàn)是用以測(cè)定金屬材料抗缺口敏感性(韌性)的試驗(yàn)。制備有一定形狀和尺寸的金屬試樣，使其具有U形缺口或V形缺口，在夏比沖擊試驗(yàn)機(jī)上處于簡(jiǎn)支梁狀態(tài)，以試驗(yàn)機(jī)舉起的擺錘作一次沖擊，使試樣沿缺口沖斷，用折斷時(shí)擺錘重新升起高度差計(jì)算試樣的吸收功，即為Aku和Akv?？稍诓煌瑴囟认伦鳑_擊試驗(yàn)。吸收功值(焦耳)大，表示材料韌性好，對(duì)結(jié)構(gòu)中的缺口或其他的應(yīng)力集中情況不敏感。對(duì)重要結(jié)構(gòu)的材料近年來趨向于采用更能反映缺口效應(yīng)的V形缺口試樣做沖擊試驗(yàn)。

韌性的概念
金屬在斷裂前吸收變形能量的能力。
分類：靜力韌性、沖擊韌性、斷裂韌性。
金屬韌性通常隨加載速度提高、溫度降低、應(yīng)力集中程度加劇而減少。
材料的沖擊韌度不光取決于材料本身的內(nèi)在因素。

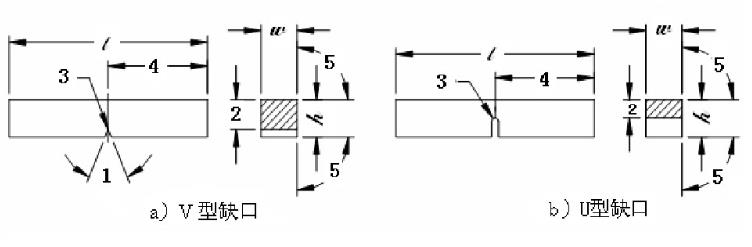

夏比沖擊試樣
1.標(biāo)準(zhǔn)尺寸沖擊試樣
（55×10×10）mm，中間有V型或U型缺口。
-V型缺口應(yīng)有459夾角，其深度為2mm，底部曲率半徑為0.25mm。
-U型缺口深度一般應(yīng)為2mm或5mm，底部曲率半徑為1mm。

2.試樣類型和小尺寸試樣
選擇試樣類型的原則應(yīng)根據(jù)試驗(yàn)材料的產(chǎn)品技術(shù)條件、材料的服役狀態(tài)和萬學(xué)特性
一般情況下，尖銳缺口和深缺口試樣適用于韌性較好的材料。
當(dāng)試驗(yàn)材料厚度<10mm：寬度7.5mm、5mm或2.5mm的小尺寸試樣。
-其他尺寸與標(biāo)準(zhǔn)試樣相同

-缺口開在試樣的窄面上

沖擊試驗(yàn)的參考標(biāo)準(zhǔn)
GB/T229-2007金屬材料夏比擺錘沖擊試驗(yàn)方法
IS0148-1：2006，MOD
代替GB/T229-1994
2008年6月1日實(shí)施
其他相關(guān)標(biāo)準(zhǔn)
GB/T 18658-2002 擺錘式?jīng)_擊試驗(yàn)機(jī)檢驗(yàn)用夏比V型缺口標(biāo)準(zhǔn)試樣
GB/T3808-2002擺錘式?jīng)_擊試驗(yàn)機(jī)的檢驗(yàn)

GB/T19748-2005鋼材夏比V型缺口擺錘沖擊試驗(yàn)儀器化試驗(yàn)方法

NTEK北測(cè)是已獲得CNAS和CMA資質(zhì)認(rèn)可的第三方檢測(cè)機(jī)構(gòu)，自有大型可靠性檢測(cè)實(shí)驗(yàn)室，可提供高溫測(cè)試、低溫測(cè)試、高低溫沖擊、快速溫變測(cè)試、交變濕熱測(cè)試、恒溫恒濕測(cè)試、溫濕度循環(huán)測(cè)試、三綜合試驗(yàn)、振動(dòng)測(cè)試、沖擊測(cè)試、跌落測(cè)試、鹽霧測(cè)試、光照老化、IP防塵防水等可靠性測(cè)試服務(wù)。
