灼熱絲試驗是電工電子產品行業(yè)用于測定電子產品的一種阻燃性能試驗，為了測試電子電器產品在工作的時候的穩(wěn)定性。灼熱絲測試是一個物理實驗，目的是測試電子電器產品在工作時的穩(wěn)定性。而灼熱絲本身其實是一個固定規(guī)格的電阻絲環(huán)，試驗時要用電加熱到規(guī)定的溫度，使灼熱絲的頂端接觸樣品達到標準要求時間，再觀察和測量其狀態(tài)，測試范圍取決于特定的試驗程序。

灼熱絲測試試驗原理

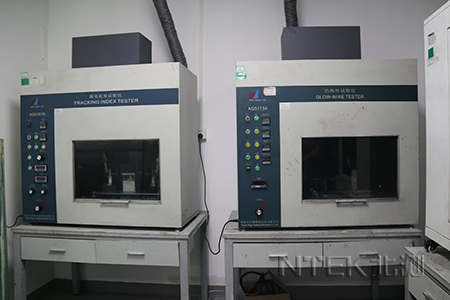

灼熱絲試驗儀將規(guī)定材質 (￠4 Ni80/Cr20) 和形狀的電熱絲用大電流加熱至試驗溫度 ( 550 ℃ ~ 960 ℃ )1min 后，以規(guī)定壓力 (1.0N) 垂直灼燙試品 30s ，視試品和鋪墊物是否起燃或持燃時間來測定電工電子設備成品的著火危險性;測定固體絕緣材料及其它固體可燃材料的起燃性、起燃溫度 (GWIT) 、可燃性和可燃性指數 (GWFI) 。

技術規(guī)范:灼熱絲: Ni/Cr

熱電偶: K型(1級)

灼熱絲通電加熱溫度: 室溫到1000°C,溫度波動<3°C

試品對灼熱絲試驗壓力:1N±0.2N

最大燙入深度: 7mm

試品移動速度: 11mm/s

試驗時間: 30s±0.1s，

石英控制電源功率: 230 VAC?10%，50Hz

參考標準
GB/T 5169.11-2017  電工電子產品著火危險試驗 第11部分：灼熱絲/熱絲基本試驗方法 成品的灼熱絲可燃性試驗方法(GWEPT)
GB/T 5169.12-2013  電工電子產品著火危險試驗 第12部分：灼熱絲/熱絲基本試驗方法 材料的灼熱絲可燃性指數(GWFI)試驗方法

GB/T 5169.13-2013  電工電子產品著火危險試驗 第13部分：灼熱絲/熱絲基本試驗方法 材料的灼熱絲起燃溫度（GWIT）試驗方法
