鹽霧試驗是一種主要利用鹽霧試驗設(shè)備所創(chuàng)造的人工模擬鹽霧環(huán)境條件來考核產(chǎn)品或金屬材料耐腐蝕性能的環(huán)境試驗。

一、鹽霧試驗概述
一般鹽霧實驗可分為兩類，一類是天然環(huán)境暴露試驗，另一類為人工加速模擬鹽霧環(huán)境試驗。通常意義上講的鹽霧實驗，一般指是是后者，常見的有中性鹽霧試驗（NSS）、醋酸鹽霧試驗（ASS）和銅鹽加速醋酸鹽霧試驗（CASS）。

二、檢測的目的
檢查金屬基體或表面處理層耐中性鹽霧腐蝕能力，也可檢驗表面處理層的不連續(xù)性（如孔隙及其他缺陷）

三、試驗適用范圍
1、金屬及其合金；
2、金屬覆蓋層（陽極性或陰極性）；
3、轉(zhuǎn)化膜；
4、陽極氧化膜；
5、金屬基體上的有機涂層。
6、乙酸鹽霧試驗和銅加速乙酸鹽霧試驗適用于銅 鎳 鉻或鎳 鉻裝飾性鍍層，也適用于鋁的陽極氧化膜。

四、試驗方法

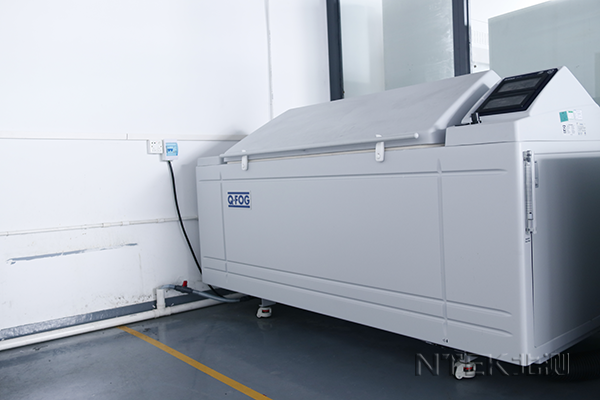

該試驗是在特定的試驗箱內(nèi)，將含有(5士0．5)%氯化鈉、pH值為6.5～7.2的鹽水通過噴霧裝置進(jìn)行噴霧，讓鹽霧沉降到待測試驗件上，經(jīng)過一定時間觀察其表面腐蝕狀態(tài)。試驗箱的溫度要求在(35±2)℃，濕度大于95%，降霧量為1～2mL/(h·cm2)，噴嘴壓力為78.5～137.3kPa(0.8～1.4kgf/cm2)。

五、結(jié)果評價
為了滿足不同的試驗?zāi)康模梢圆捎枚喾N試驗結(jié)果評價標(biāo)準(zhǔn)，如重量變化、顯微鏡觀察、機械性能等。通常試驗結(jié)果的評價標(biāo)準(zhǔn)，應(yīng)由被覆蓋層或產(chǎn)品標(biāo)準(zhǔn)提出。對一般試驗，常規(guī)考慮以下幾個方面：
a. 試驗后的外觀；
b. 去腐蝕產(chǎn)物后的外觀；
c. 腐蝕缺陷，如點蝕、裂紋、氣泡等的分布和數(shù)量。

d. 開始出現(xiàn)腐蝕的時間。

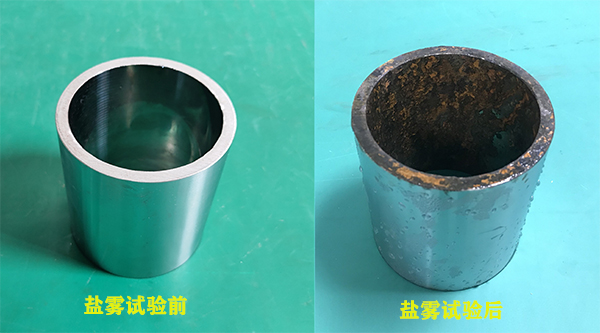

某樣品鹽霧腐蝕試驗前后對比照

六、檢驗步驟
清洗--封邊--放置--沖洗--觀察評定
