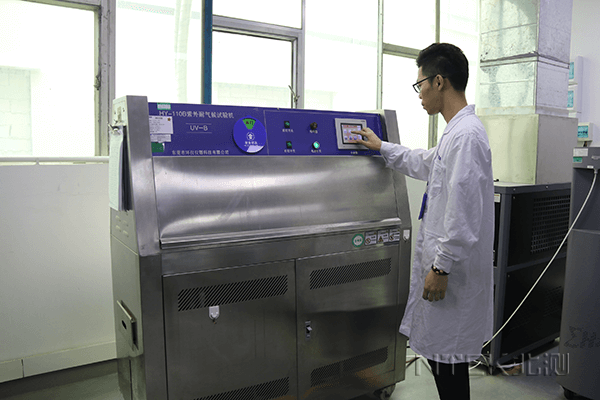

紫外線老化測(cè)試是主要模擬陽(yáng)光中的紫外光對(duì)產(chǎn)品產(chǎn)生的劣化效應(yīng)，同時(shí)它還可以再現(xiàn)雨水和露水所產(chǎn)生的破壞，通過將待測(cè)材料曝曬放在經(jīng)過控制的陽(yáng)光和濕氣的交互循環(huán)中，同時(shí)提高溫度的方式來(lái)進(jìn)行試驗(yàn)，采用紫外線熒光燈模擬陽(yáng)光，同時(shí)還可以通過冷凝或噴淋的方式模擬濕氣影響。

UV紫外線老化測(cè)試的暴露方式有：

1.試樣經(jīng)一段光暴露期后，繼之為無(wú)輻照期（此時(shí)溫度發(fā)生變化和在試樣上形成凝露）的循環(huán)試驗(yàn)。試驗(yàn)期按有關(guān)標(biāo)準(zhǔn)規(guī)定，如無(wú)規(guī)定循環(huán)條件，推薦采用下述循環(huán)：
在黑標(biāo)準(zhǔn)溫度60℃±3℃下輻照暴露4h或8h，然后，在黑標(biāo)準(zhǔn)溫度50℃±3℃下無(wú)輻照冷凝暴露4h。
注：有些聚合物(例如PVC)的老化降解對(duì)于溫度很敏感，這種情況下建議采用低于60℃的輻照暴露溫度(例如50℃)以模擬較冷的氣候。

選用輻照暴露繼之冷凝暴露的程序時(shí)，可允許的輻照或冷凝暴露期最短為2h，以保證各暴露期條件達(dá)到平衡。

2.試樣連續(xù)進(jìn)行輻照暴露且有定時(shí)噴水的循環(huán)試驗(yàn)
試驗(yàn)期相關(guān)標(biāo)準(zhǔn)規(guī)定。如無(wú)規(guī)定，推薦如下的試驗(yàn)條件：在黑標(biāo)準(zhǔn)溫度50℃±3℃，空氣相對(duì)濕度(10±5)﹪條件下輻照暴露5h，然后，在黑標(biāo)準(zhǔn)溫度20℃±3℃下繼續(xù)輻照暴露并噴水1h。
  注：①：在設(shè)備中通過濕氣冷凝機(jī)使試樣暴露面凝露潤(rùn)濕。濕氣是由設(shè)置在試樣架下方的容器內(nèi)的水加熱而產(chǎn)生的。
      ②：當(dāng)設(shè)備不符合暴露方式1時(shí)，可采取提供控制暴露室內(nèi)相對(duì)濕度的方法，或者用純水或模擬酸雨的水溶液噴淋試樣的方法。
