濕熱測試主要包括恒定濕熱測試和交變濕熱測試，用來模擬評估在濕熱環(huán)境下的產(chǎn)品的耐潮濕劣化和耐高溫影響的能力，以確定產(chǎn)品在高濕度條件下使用、貯存和運(yùn)輸?shù)倪m應(yīng)性。那么恒定濕熱測試和高低溫交變濕熱測試如何選擇呢？二者區(qū)別在哪里呢？主要區(qū)別在于目的、適用范圍、作用機(jī)理、標(biāo)準(zhǔn)、試驗(yàn)方法不同。

數(shù)據(jù)證明，大多數(shù)炎熱條件下元器件的退化現(xiàn)象是直接或間接的由于有缺陷的絕緣材料吸附水蒸氣和水膜，以及由于金屬和絕緣材料表面變濕引起。同時(shí)，在潮濕、溫度和電應(yīng)力的共同作用下,會(huì)引起電化學(xué)反應(yīng)和金屬腐蝕，導(dǎo)致電子設(shè)備的絕緣電阻下降、漏電增加，嚴(yán)重時(shí)出現(xiàn)飛狐、擊穿的電路損壞等現(xiàn)象。濕熱試驗(yàn)一方面可以模擬實(shí)際使用中的濕熱環(huán)境對產(chǎn)品的影響，另一方面也可以加速元件和材料在典型的高溫高濕條件下的耐潮濕劣化影響的能力。

1、恒定濕熱與交變濕熱的對比
1.1試驗(yàn)?zāi)康募斑m用范圍：
恒定濕熱：確定電工電子產(chǎn)品在高濕度條件下使用、貯存和運(yùn)輸?shù)倪m應(yīng)性。
交變濕熱：確定電工電子產(chǎn)品在高濕度與溫度循環(huán)變化組合的情況下使用、運(yùn)輸和貯存的適應(yīng)性。
1.2作用機(jī)理
恒定濕熱：高溫高濕作用在樣品上，可以構(gòu)成水汽吸附、吸收和擴(kuò)散等作用。很多材料在吸潮后膨脹，性能變壞，引起物質(zhì)強(qiáng)度降低及其他主要機(jī)械性能的變化，吸附了水汽的絕緣材料會(huì)引起電性能下降。
交變濕熱：在高濕條件下，利用溫度循環(huán)引起的凝露和干燥的交替過程，使進(jìn)入樣品內(nèi)部的水汽產(chǎn)生“呼吸” 作用，從而使腐蝕過程加速。
1.3常用標(biāo)準(zhǔn)
恒定濕熱：GB/T 2423.3. 、IEC 60068-2-78
交變濕熱：GB/T 2423. 4、、IEC 60068-2 -30
2、恒定濕熱試驗(yàn)方法

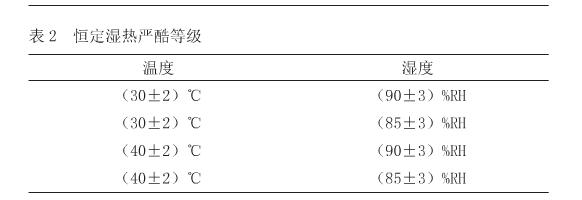

2.1 常用的嚴(yán)酷等級（見表2 ）

2.2試驗(yàn)步驟
2.2.1預(yù)處理: 要求樣品必須在（ 40+5）℃環(huán)境下預(yù)處理24 h, GB/T 2423.3則無要求，實(shí)際測試過程中根據(jù)具體情況選擇是否進(jìn)行預(yù)處理。
2.2.2樣品放置于 高低溫濕熱試驗(yàn)箱內(nèi)，注意保持樣品與箱壁的距離，然后調(diào)整箱內(nèi)環(huán)境為標(biāo)準(zhǔn)大氣環(huán)境（一般為25℃、50%）
2.2.3以不大于1 ℃ /min的速率升溫至規(guī)定的嚴(yán)酷等級,并使樣品達(dá)到穩(wěn)定。此階段保持濕度為常濕（50% ），以避免樣品冷凝現(xiàn)象的發(fā)生;然后在2h內(nèi)調(diào)整箱內(nèi)的濕度達(dá)到規(guī)定的試驗(yàn)嚴(yán)酷等級。
2.2.4待箱內(nèi)溫濕度值達(dá)到規(guī)定值并穩(wěn)定后，開始計(jì)算試驗(yàn)持續(xù)時(shí)間,并在高溫高濕環(huán)境下保持規(guī)定的時(shí)間。
2.2.5試驗(yàn)后恢復(fù):應(yīng)先在0.5 h內(nèi)降濕至常濕，然后在0.5h內(nèi)將溫度恢復(fù)至常溫。
2.3試驗(yàn)中斷處理
測試過程中遇到突然停電等特殊原因造成試驗(yàn)被迫中斷的情況時(shí)，建議按照以下方式操作:
（1）如果在中斷過程中箱內(nèi)環(huán)境條件沒有超過允許的誤差范圍，此時(shí)中斷的時(shí)間應(yīng)作為總的試驗(yàn)時(shí)間的--部分（一般為瞬間斷電后及時(shí)通電恢復(fù)箱內(nèi)環(huán)境） ;
（2）當(dāng)中斷過程期間試驗(yàn)條件低于允許誤差下限，那么應(yīng)重新達(dá)到要求的試驗(yàn)環(huán)境，并剔除誤差范圍以外的測試時(shí)間，一直進(jìn)行到完成規(guī)定的試驗(yàn)時(shí)間;
（3）如果出現(xiàn)過試驗(yàn)的情況，建議好停止試驗(yàn)，重新用新的樣品進(jìn)行試驗(yàn),若經(jīng)過相關(guān)技術(shù)人員的判定，認(rèn)為超過要求的試驗(yàn)條件不會(huì)直接造成試驗(yàn)樣品特性的破壞，或者該樣品為可修復(fù)的產(chǎn)品，那么可以按照第二條處理，如果在以后的試驗(yàn)中出現(xiàn)樣品失效,那么應(yīng)該認(rèn)為該項(xiàng)試驗(yàn)結(jié)果無效。

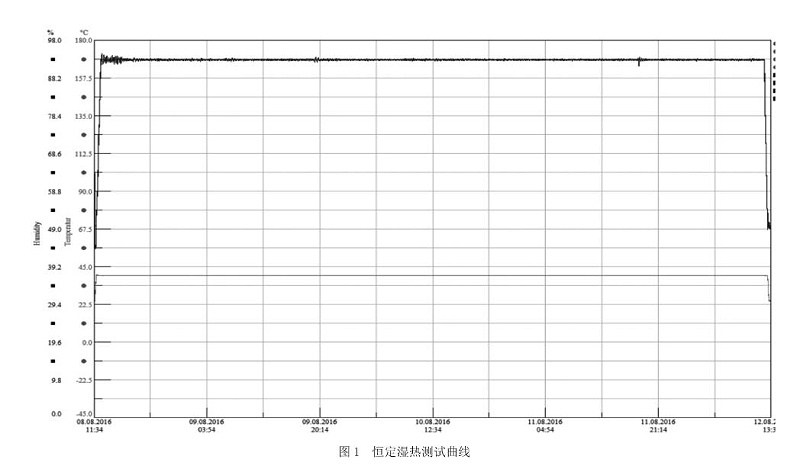

2.4恒定濕熱測試曲線示例（見圖1）
