微觀的世界是什么樣子的呢？肉眼能直接觀察的樣子在微觀下還是本來的樣子嗎？在實際應用中，當出現失效問題后，往往在宏觀層面是不能發現問題點，必須進行放大一定倍數進行觀察。

現對微觀位置或微觀形貌的觀察常用掃描電子顯微鏡（掃面電鏡SEM）：種介于透射電子顯微鏡和光學顯微鏡之間的一種觀察手段。其利用聚焦的很窄的高能電子束來掃描樣品, 通過光束與物質間的相互作用, 來激發各種物理信息, 對這些信息收集、放大、再成像以達到對物質微觀形貌表征的目的。

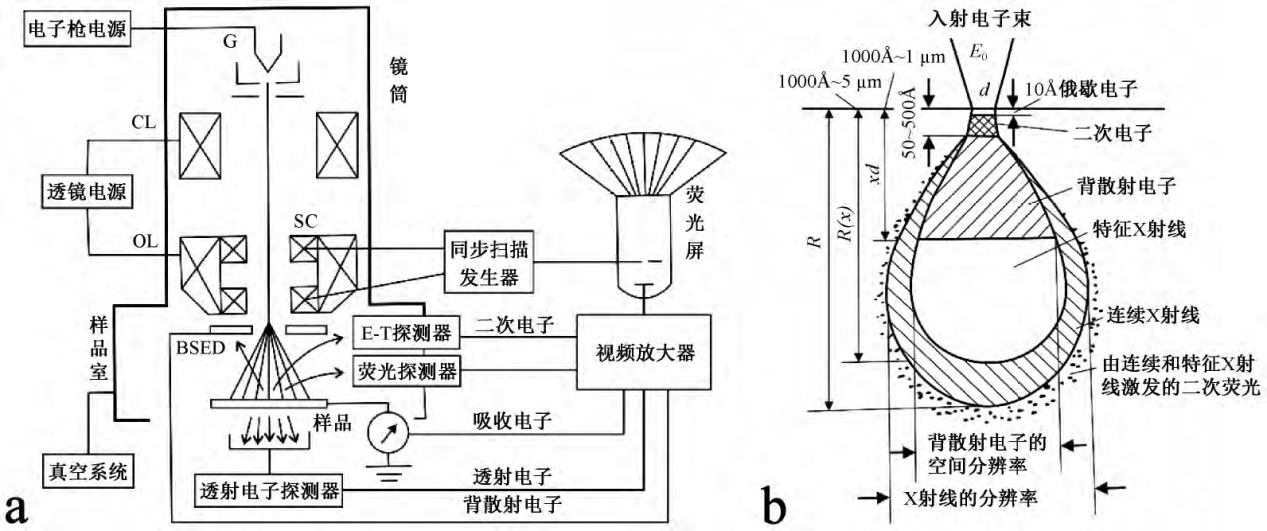

圖 a.掃描電子顯微鏡原理圖;b.掃描電子顯微鏡電子信號示意圖。

（圖片來源：電子顯微學報）

此外, 掃描電子顯微鏡和其他分析儀器相結合, 可以做到觀察微觀形貌的同時進行物質微區成分分析，如：X-射線能量色譜儀（EDS）

EDS能譜分析是當X射線光子進入檢測器后，在Si晶體內激發出一定數目的電子空穴對。產生一個空穴對的最低平均能量ε是一定的（在低溫下平均為3.8ev），而由一個X射線光子造成的空穴對的數目為N=△E/ε，因此，入射X射線光子的能量越高，N就越大。利用加在晶體兩端的偏壓收集電子空穴對，經過前置放大器轉換成電流脈沖，電流脈沖的高度取決于N的大小。電流脈沖經過主放大器轉換成電壓脈沖進入多道脈沖高度分析器，脈沖高度分析器按高度把脈沖分類進行計數，這樣就可以描出一張X射線按能量大小分布的圖譜。

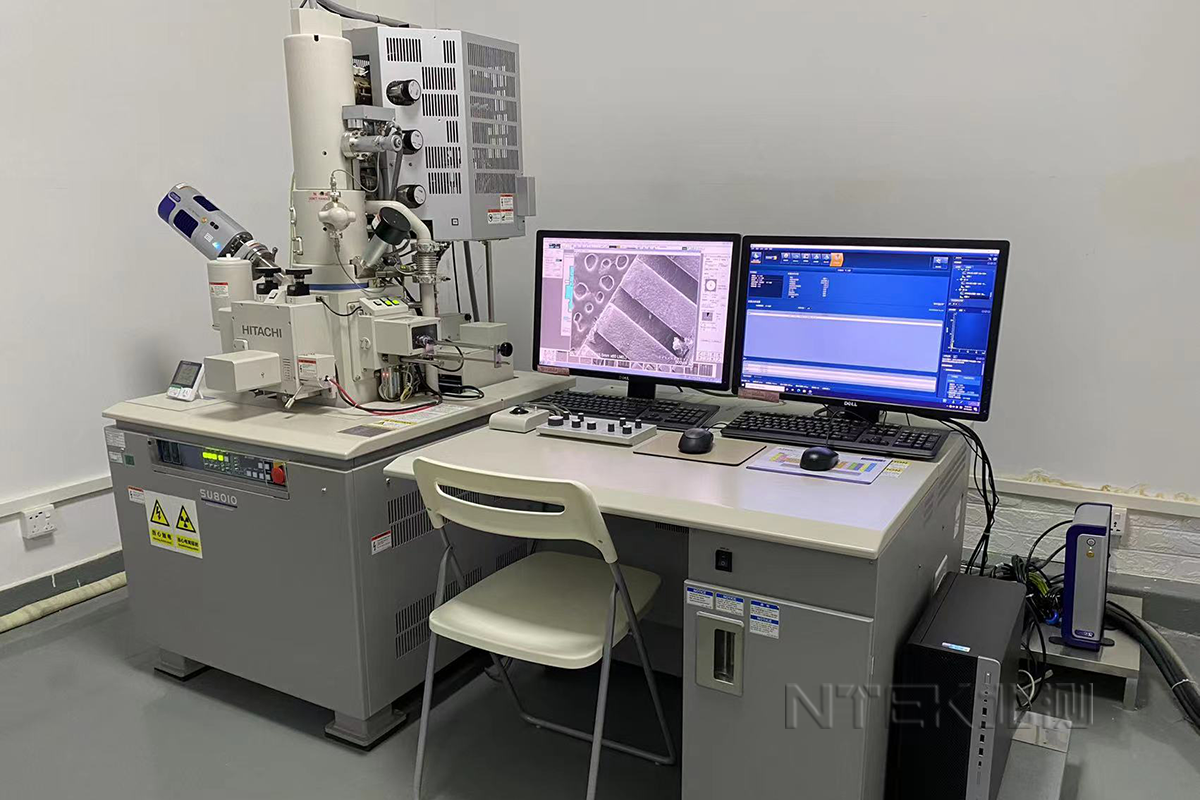

北測失效分析實驗室配備先進的冷場發射掃描電子顯微鏡，分辨率：優秀的低加速電壓成像能力，1kv分辨率可達1.3nm；放大倍數：最小≥20倍，最大≤80萬倍（底片模式）；最小≥80倍，最大≤200萬倍；可以根據樣品類型和觀測要求選擇不同加速電壓。硅漂移型探測器，低噪音電子元器件和X4脈沖處理器的結合，能夠在1,500,000 cps的計數率下對樣品進行面分析，并在400,000 cps計數率下進行精確定量。晶體尺寸40mm2，分析速度快，探測靈敏度高；分辨率高達127eV，可以進行點掃、線掃、面掃，區域掃。

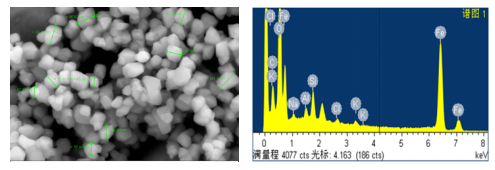

使用SEM&EDS觀察微觀粒子形貌并做成分分析：

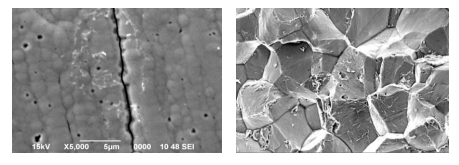

使用SEM觀察表面鍍層開裂形貌、觀察不同材料斷口微觀特征形態及成分

檢測項目執行標準

JY/T 0584-2020      掃描電子顯微鏡分析方法通則

GB/T 17359-2012    微束分析 能譜法定量分析

GB/T 16594-2008    微米級長度的掃描電鏡測量方法通則

北測優勢：

•       我們配備專業的人員進行操作，更高效的滿足客戶測試需求，更好的保證測試質量及結果準確性。
•       設備獨立樣品室設計，抽真空時間更短，現場實際使用率更高。
•       我們的場發射電鏡具有優秀的低加速電壓成像能力，1kv分辨率可達到1.3nm，對比市場鎢燈絲電鏡觀察效果更清晰，測量數據更準確。
•       可根據客戶需求安排現場測試，最快可當天預約當天測試。
