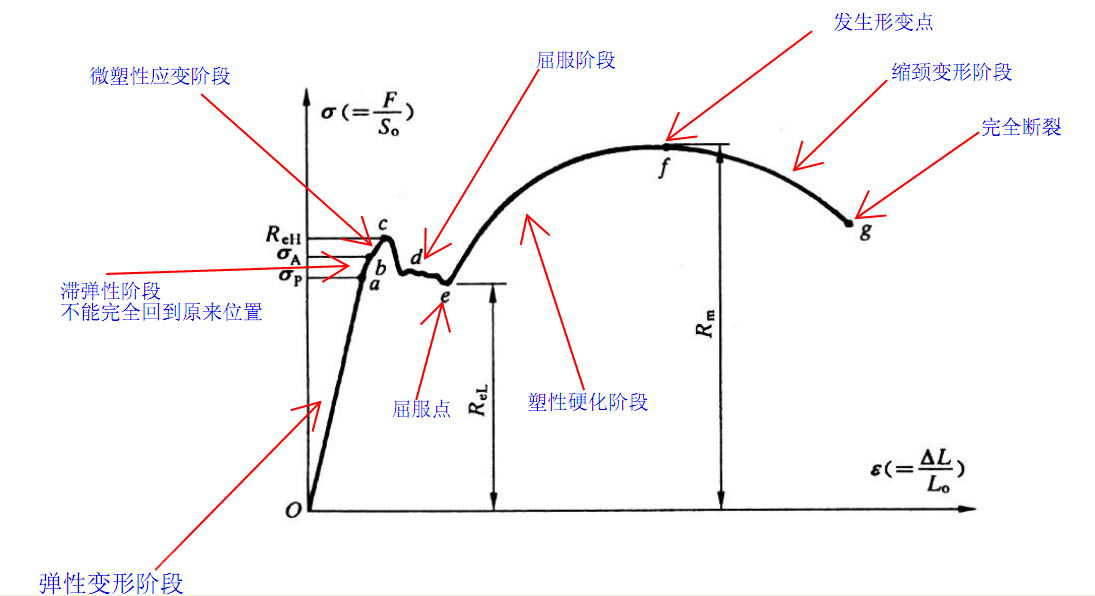

屈服強度：是金屬材料發生屈服現象時的屈服極限，亦即抵抗微量塑性變形的應力。對于無明顯屈服的金屬材料，規定以產生0.2%殘余變形的應力值為其屈服極限，稱為條件屈服極限或屈服強度。大于此極限的外力作用，將會使零件永久變形，無法恢復。
通常測定上屈服強度及下屈服強度的方法有兩種：圖示法和指針法。
· 圖示法
試驗時用自動記錄裝置繪制力-夾頭位移圖。要求力軸比例為每mm所代表的應力一般小于10N/mm2，曲線至少要繪制到屈服階段結束點。在曲線上確定屈服平臺恒定的力Fe、屈服階段中力首次下降前的最大力Feh或者不到初始瞬時效應的最小力FeL。
屈服強度、上屈服強度、下屈服強度可以按以下公式來計算：
屈服強度計算公式：Re=Fe/So；Fe為屈服時的恒定力。
上屈服強度計算公式：Reh=Feh/So；Feh為屈服階段中力首次下降前的最大力。
下屈服強度計算公式：ReL=FeL/So；FeL為不到初始瞬時效應的最小力FeL。
·?指針法
試驗時，當測力度盤的指針首次停止轉動的恒定力或者指針首次回轉前的最大力或者不到初始瞬時效應的最小力，分別對應著屈服強度、上屈服強度、下屈服強度。
| 試驗方法 | 試驗項目 | 試驗標準 |
| 室溫拉伸試驗 |
Standard Test Methods for
Tension Testing of Metallic Materials 金屬材料拉伸試驗方法 |
ASTME8/E8M-13a |
|
Standard
Test Methods and Definitions for Mechanical Testing of Steel Products 鋼制品力學性能試驗的標準試驗方法和定義 |
ASTM A370-14 | |
|
Metallic
materials -- Tensile testing -- Part 1: Method of test at room temperature 金屬材料--拉伸試驗--第1部分：常溫測試法 |
EN ISO6892-1：2009 | |
| 金屬材料室內拉伸試驗方法 | GB/T228-2002 | |
| 金屬材料拉伸試驗室溫下試驗方法 | JISZ2241-2011 | |
|
Metallic
materials -Tensile testing at ambient temperature 金屬材料-拉伸試驗在環境溫度下 |
AS 1391-2007 | |
|
Standard
Test Methods for Tension Testing Wrought and Cast Aluminum-and Magnesium-Alloy Products 鍛造和鑄造的鋁及鎂合金制品抗拉試驗的標準試驗方法 |
ASTM B557-14 | |
| 高溫拉伸試驗 |
Standard Test Methods for
Elevated Temperature Tension Tests of Metallic Materials 金屬材料高溫拉伸試驗方法 |
ASTME21-09 |
|
Metallic
materials -- Tensile testing - Part 2: Method of test at elevated temperature 金屬材料--拉伸試驗--第2部分：高溫下的試驗方法 |
ISO 6892-2：2011 | |
|
Metallic
materials--Tensile testing at elevated temperature 金屬材料 高溫拉伸試驗方法 |
GB/T 4338-2006 | |
| 鋼鐵材料及耐熱合金的高溫拉力試驗方法 | JIS G0567-1998 | |
|
Metallic
materials--Tensile testing at elevated temperature 金屬材料 高溫拉伸試驗方法 |
AS 2291-2007 | |
| 低溫拉伸試驗 | 金屬材料 低溫拉伸試驗方法 | GB/T 13239-2006 |
| 金屬材料 低溫試驗方法 | ISO 15579:2000 |
微信公眾號
微信咨詢
信息提交成功
